[试验][工具][编程] DataSmoothing试验滞回曲线平滑修正 案例2 —— 试验停顿点修正+平滑修正(Case of smoothing correction of test disp-force curve)

实干、实践、积累、思考、创新。


用小伙伴的滞回曲线试验数据做个修正案例。

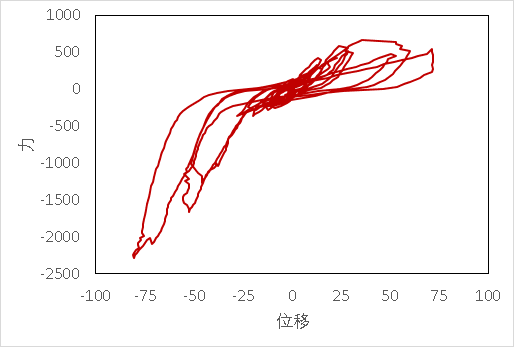

如下图所示,是原始滞回曲线,可以发现在较多位置曲线异常抖动。

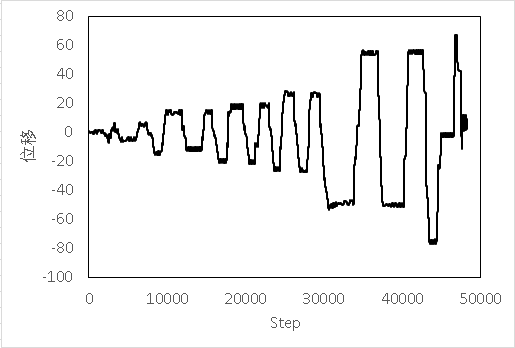

下图为原始的位移历程曲线,有图可见,位移历程存在较多平台,平台段抖动非常厉害。

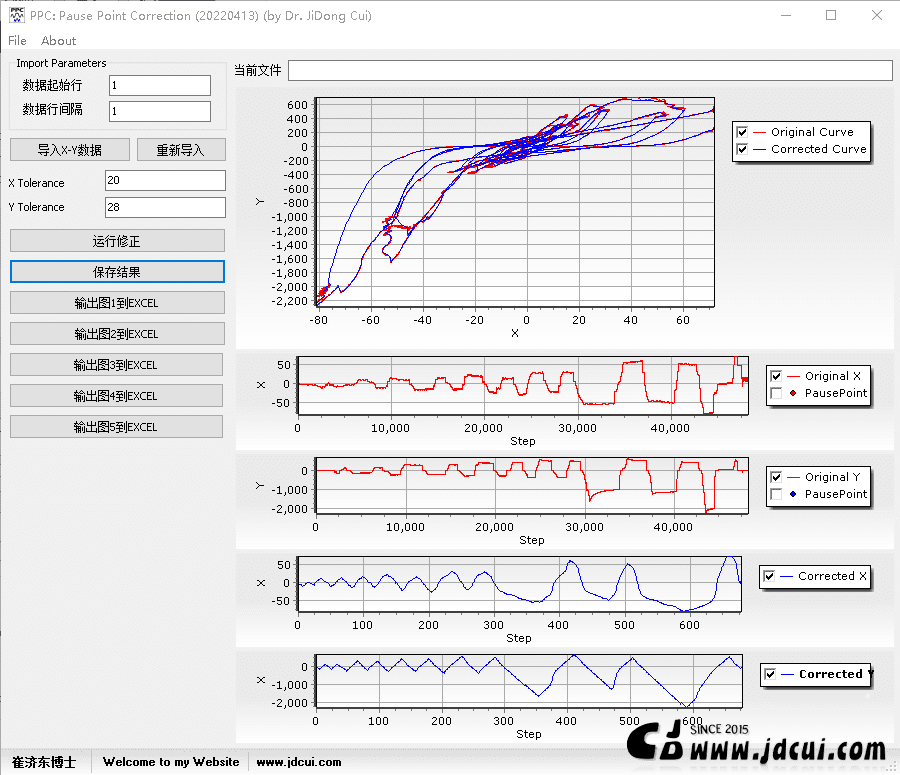

先把原始试验数据导入PPC进行停顿点修正,如下图。

下图是停顿点修正后的滞回曲线,可以发现大部分抖动点都修正了,只剩局部一些锯齿点。

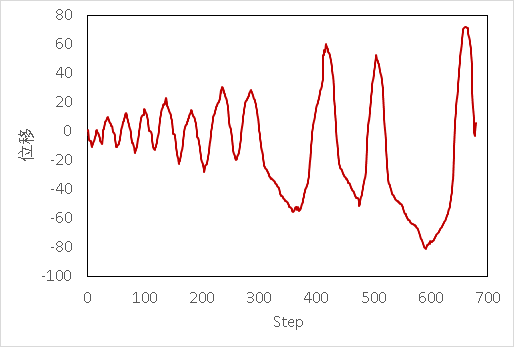

停顿点修正后的位移历程曲线如下图,已经消除了大部分平台,位移历程曲线呈现了波峰波谷交替循环的形式。

进一步将上述修正后的曲线,导入DataSmoothing进行平滑修正。

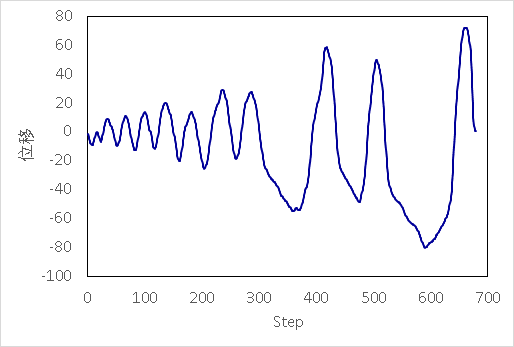

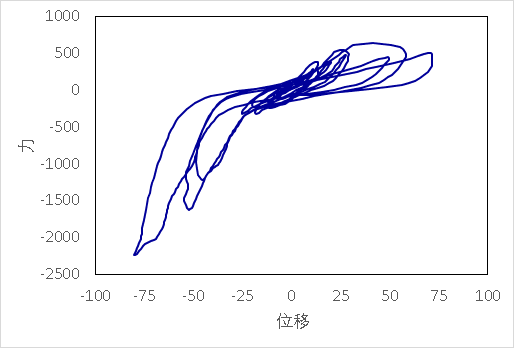

下图为平滑修正后的最终曲线,可以发现,曲线已经极大平滑了。

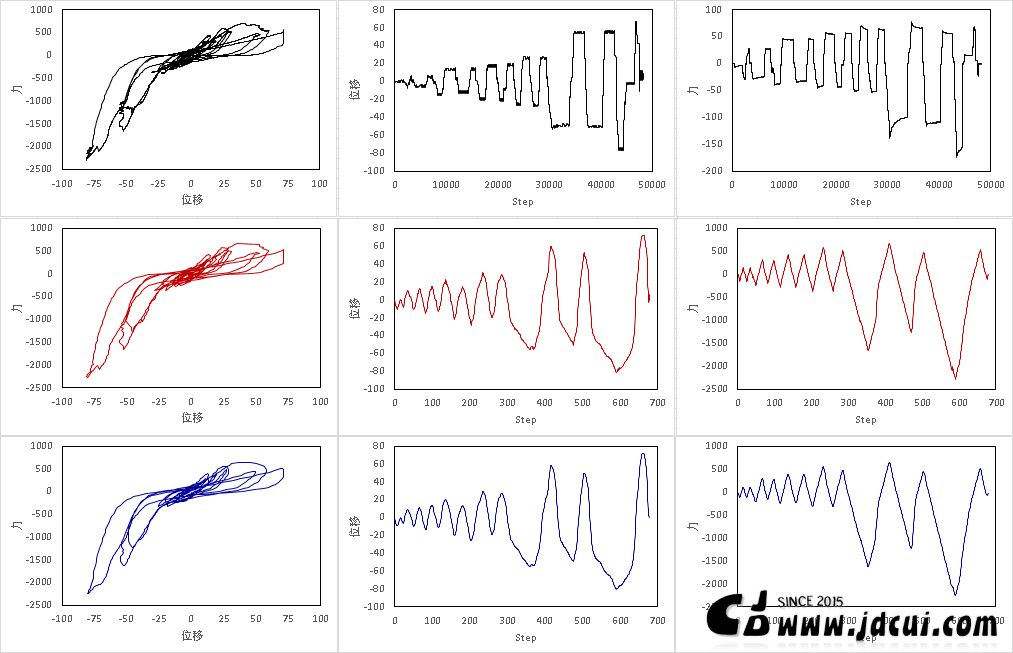

以下是修正前后滞回曲线、位移历程、力历程曲线的对比。

  • 关于试验数据修正程序介绍 ( Program Introduction)

NoiseRemoval:http://www.jdcui.com/?p=15046 该程序主要作用是,修正试验数据中的噪声,适合那些许多波动试验数据曲线。

OutlierRemoval:http://www.jdcui.com/?p=14365 该程序主要作用是,剔除数据中的异常点,毛刺点,跳跃点。数据中的这些异常点及毛刺点通常是因为采集仪器信号不稳定引起的。

LoopModifier: http://www.jdcui.com/?p=12201  该程序主要用于根据试验的规律局部处理试验数据中的错误离散点。

SawtoothRemove: http://www.jdcui.com/?p=15493 该程序主要用于去除滞回曲线数据中的锯齿。

DataSmoothing: http://www.jdcui.com/?p=15650 该程序主要用于对试验曲线进行平滑修正。

PS:不同的试验数据问题需要用不同的方法进行修正,每个程序都有其特别的功能。
