[工具][试验][编程] DataSmoothing试验滞回曲线平滑修正——案例8 (组合停顿点修正)

实干、实践、积累、思考、创新。


V2022版本的DataSmoothing 软件(  [工具][试验][更新] DataSmoothing v2022: A Program for Test Data Smoothing [试验数据曲线平滑+降噪工具] ) 增加了 停顿点修正与平滑修正组合功能,这是一个非常强大的功能,非常适用于处理带停顿点的曲线平滑问题。这里通过一个简单的案例进行演示说明。

原始曲线

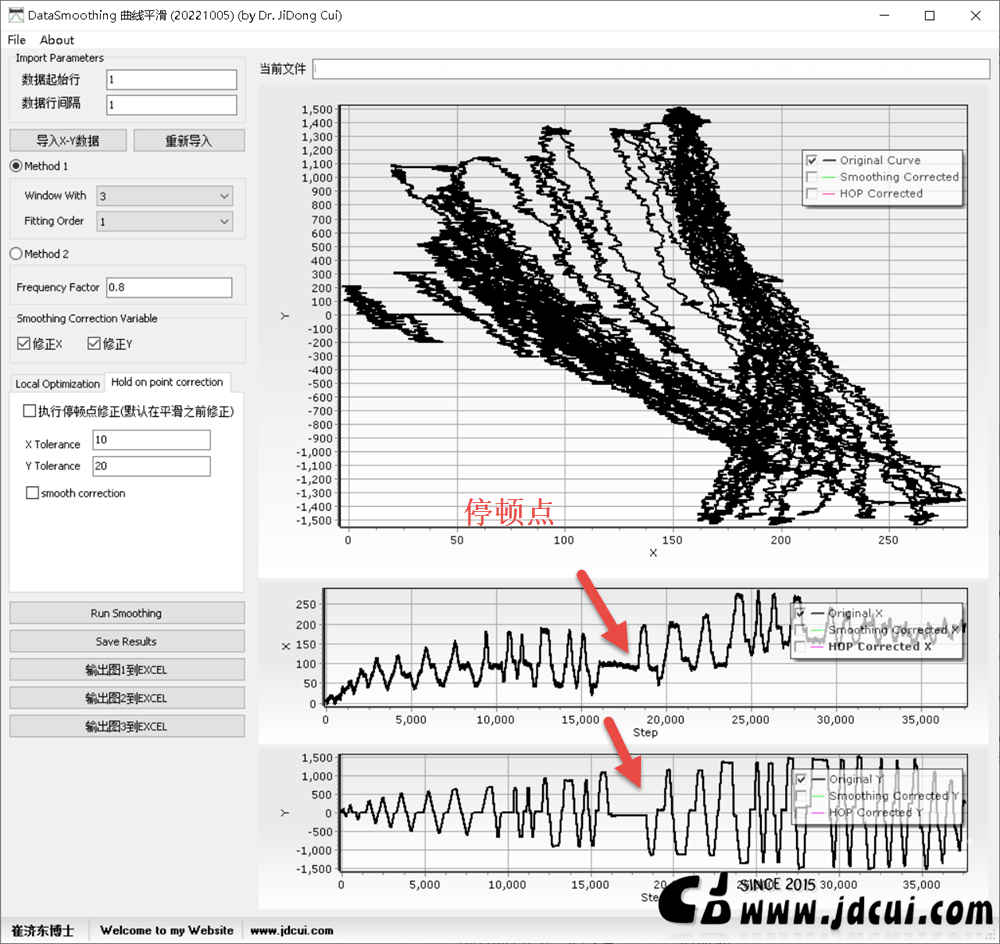

初始曲线如下图所示,整个曲线存在抖动,且在部分区域存在明显的停顿点。

平滑修正

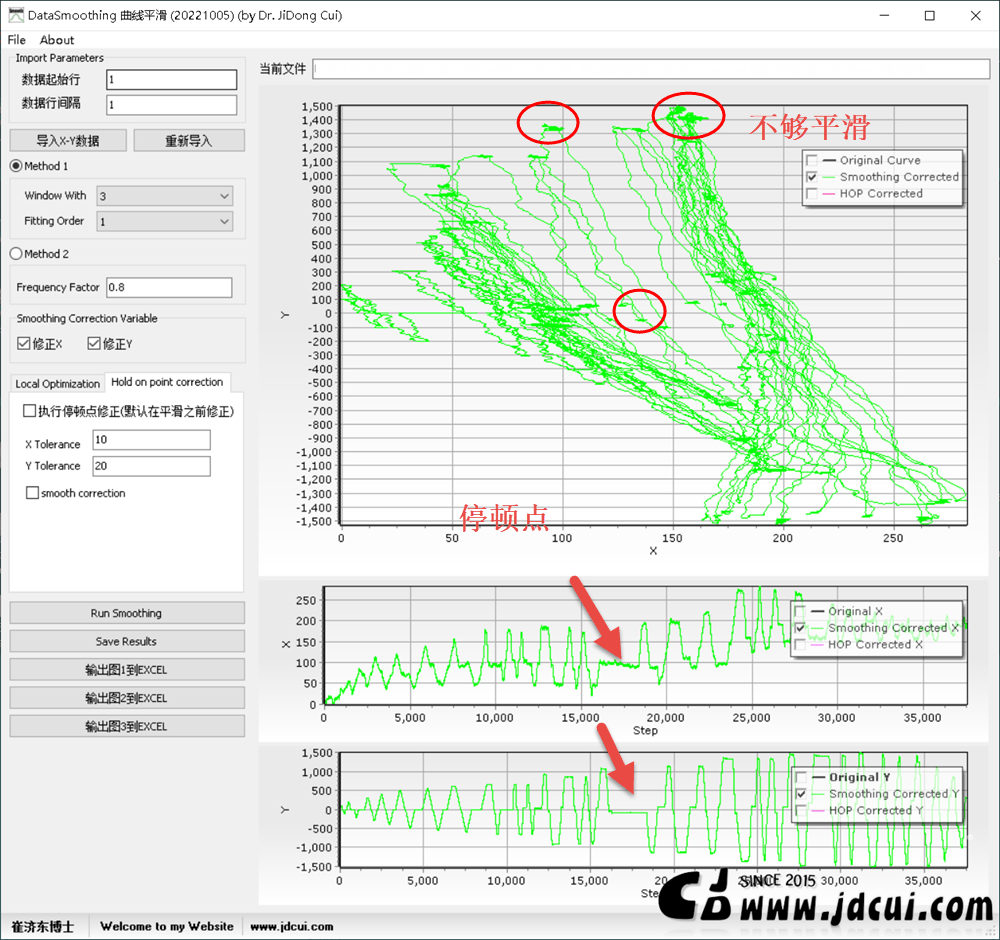

对曲线进行全局平滑修正,如下图所示。由图可见,全局平滑修正后,相比原曲线,较大范围的抖动都修正了,但是曲线的停顿点依然存在,而且整个曲线平滑度不够。

停顿点修正组合平滑修正

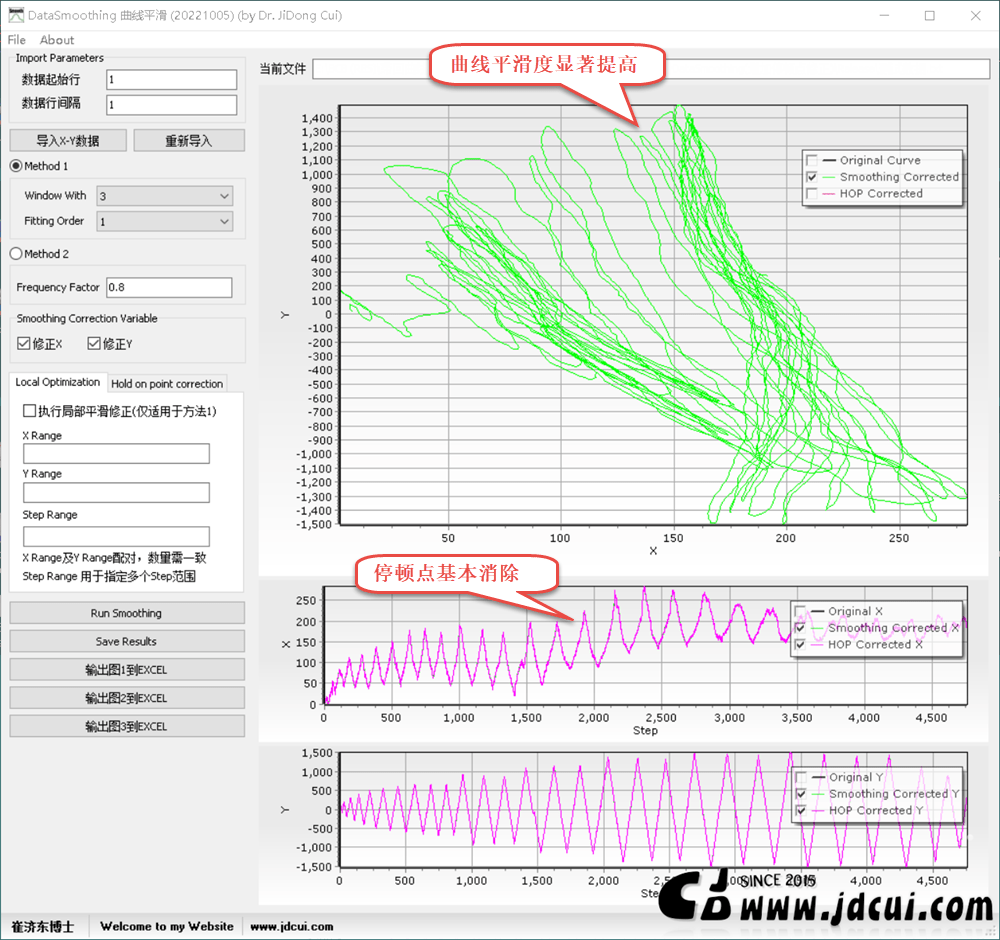

新版软件提供了停顿点及平滑组合修正功能,可以在平滑修正前先进行停顿点修正。采用停顿点修正组合平滑修正后,曲线如下图所示。由图可见,组合修正后的曲线停顿点基本修正了,同时整个滞回曲线平滑度非常高。

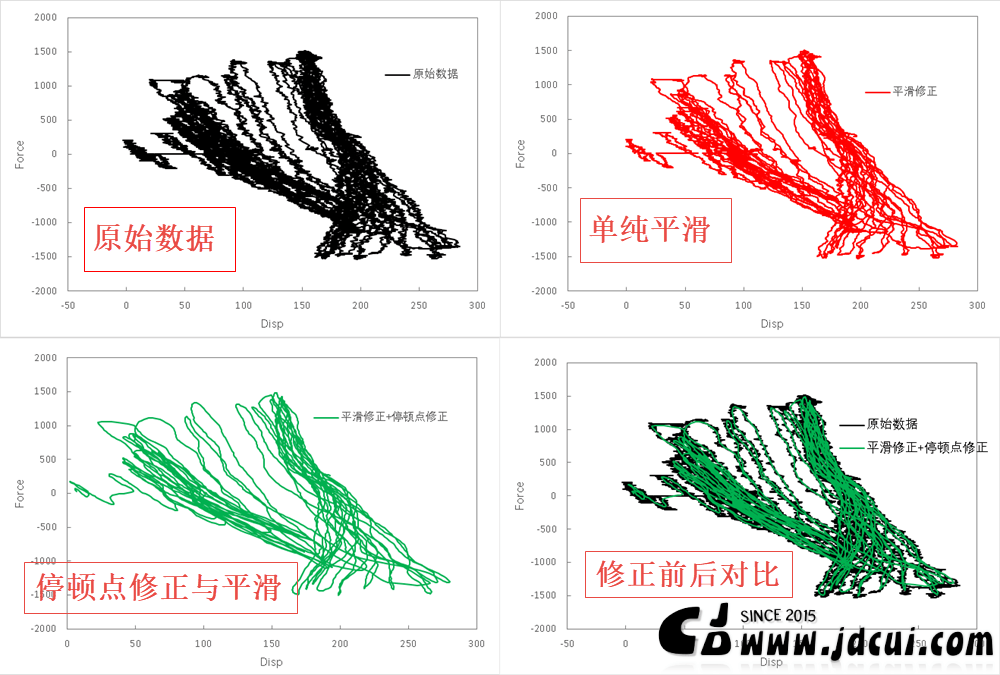

不同修正方法修正结果对比
