接着博文《[动力学] 模态分析基础 (Basics of modal analysis)》继续介绍桁架单元用于模态分析的方法。该部分内容也是 书本 《有限单元法:编程与软件应用》模态分析章节的部分内容节选。

  • 10.2 2D桁架结构模态分析

模态分析需要的参数主要有结构的刚度矩阵和质量矩阵,其中的刚度矩阵与静力分析中的刚度矩阵相同,这里仅给出进行模态分析所需的质量矩阵等其他条件。

  • 10.2.1 桁架单元质量矩阵

集中质量矩阵(局部坐标)

设杆材料密度为 ,单元长度为 ,截面积为 ,每个节点分担单元1/2质量,则单元质量矩阵

                (10.2‑1)

整体坐标下的质量矩阵转换

整体坐标下单元一致质量矩阵为

            (10.2‑2)

推导】:质点动能与坐标系无关,则有

              (10.2‑3)

            (10.2‑4)

从而得到式(10.2‑2)。

  • 10.2.2 算例:2D桁架模态分析

算例采用与2D桁架静力分析中相同的结构,其中材料密度为7.85e-9t/mm3,采用集中质量矩阵,将单元质量集中于两端节点。由于算例模态分析的Matlab代码与前面章节中静力分析的Matlab代码大体相同,因此这里仅给进行模态分析所需的新增的 MATLAB 代码。

% Truss 2D modal analysis

% Author JiDong Cui(崔济东),Xuelong Shen(沈雪龙)

% Website : www.jdcui.com

% 20151108

……

此前代码与静力分析代码相同,不再赘述。

% Properties definition

……

p=7.85E-9     % Density

……

定义单元属性时,增加单元材料密度ρ=7.85e-9,用于计算单元质量。

% Global stiffness matrix and mass matrix

stiffness = zeros(numDOF);

mass=zeros(numDOF);

for i=1:numEle;

    % Index of the element nodes

    noindex = EleNode(i,:);

    % Element length

    deltax = xx( noindex(2)) - xx( noindex(1));

    deltay = yy( noindex(2)) - yy( noindex(1));

    L = sqrt( deltax*deltax + deltay*deltay );

    % Element stiffness matrix

    C = deltax / L;

    S = deltay / L;

    T=[ C,S, 0,0;

       -S,C, 0,0;

        0,0, C,S;

        0,0,-S,C

       ];

    eleK = EA/L*[ C*C C*S -C*C -C*S;

                  C*S S*S -C*S -S*S;

                  -C*C -C*S C*C C*S;

                  -C*S -S*S C*S S*S];

    eleM0=p*A*L/2*diag([1,1,1,1]);

    eleM=T'*eleM0*T;

    % Corresponding freedom of the element nodes

    eleDof = [noindex(1)*2-1 noindex(1)*2 noindex(2)*2-1 noindex(2)*2];

    % Integration of element stiffness matrix and mass matrix

    stiffness( eleDof , eleDof) = stiffness( eleDof , eleDof) + eleK;

    mass( eleDof , eleDof) = mass( eleDof , eleDof) + eleM;

end

……

本段代码的作用是集成结构整体刚度矩阵和整体质量矩阵。本结构共有numDOF个自由度,因此首先采用zeros()方法定义了一个numDOF×numDOF的零矩阵mass。单元的质量矩阵eleM0采用集中质量形式求得,并采用与刚度矩阵相同的“对号入座法”将单元质量矩阵组装到结构整体质量矩阵mass中。

% Get the eigenvalues and eigenvectors

A=mass(activeDof,activeDof)\stiffness(activeDof,activeDof);

[Vo,Do] = eig(A);

fo=diag(sqrt(Do)/(2*pi));

Vf=sortrows([Vo',fo],size(Vo,1)+1);

V=Vf(:,1:size(Vo,1))';

f=sort(fo)

……

本段代码通过求解标准特征值问题,求得特征值和特征向量。Matlab内置函数eig([A])可直接求解特征值和特征向量,本例中 [A]=[K]-1[M],求得的特征值放在向量{Do}中,相应的特征向量放在矩阵[Vo]中。其后的代码用于处理求解得到的数据,其中代码“fo=”用于根据特征值求得频率,代码“V=”用于将特征向量排序,代码“f=”用于将结构自振频率进行排序。图 10‑1所示是该桁架结构的前三阶振型。

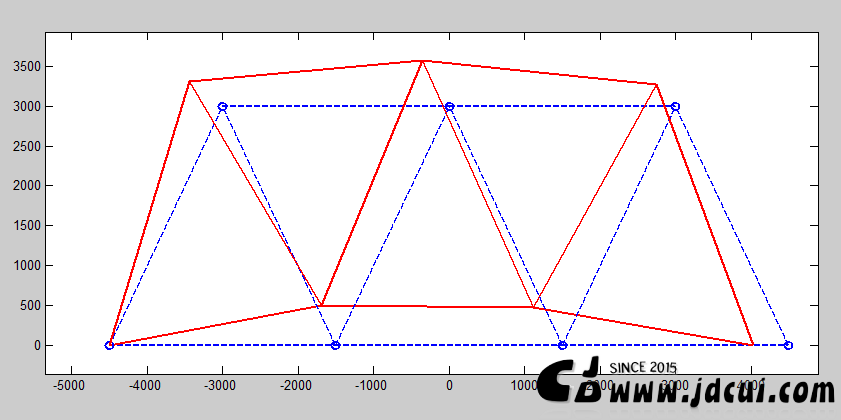

(a)第一振型

(b)第二振型

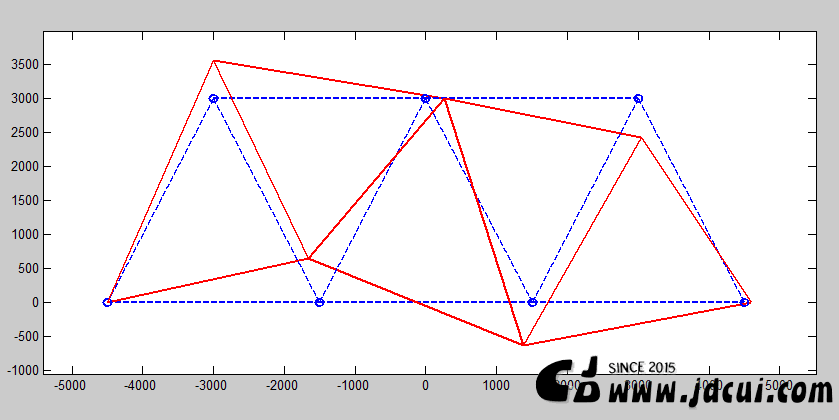

(c)第三振型

图 10‑1 桁架结构振型
