[ETABS][笔记] ETABS中的刚性隔板测试 (Rigid Diaphragm in ETABS)

实干、实践、积累、思考,创新。

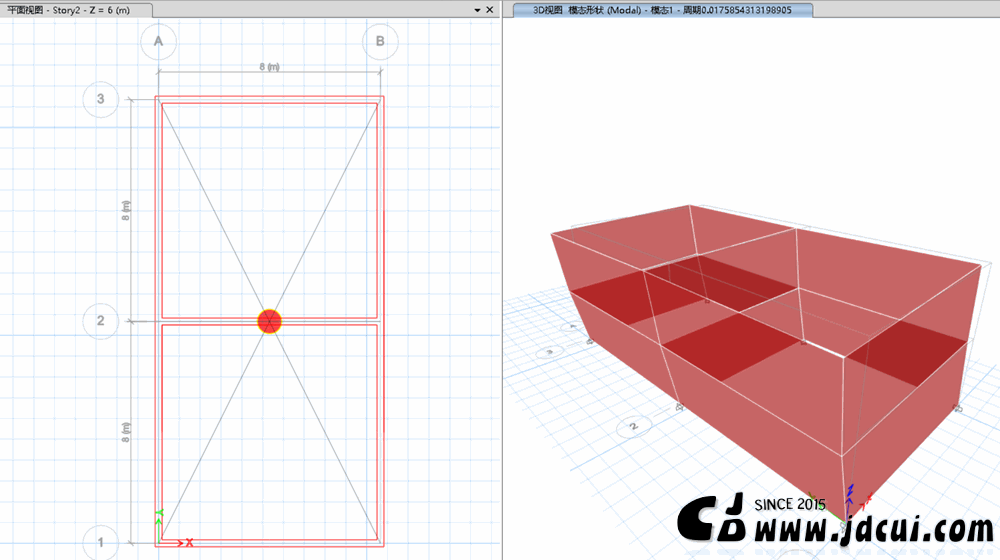

模型1:设置刚性隔板,墙无剖分。

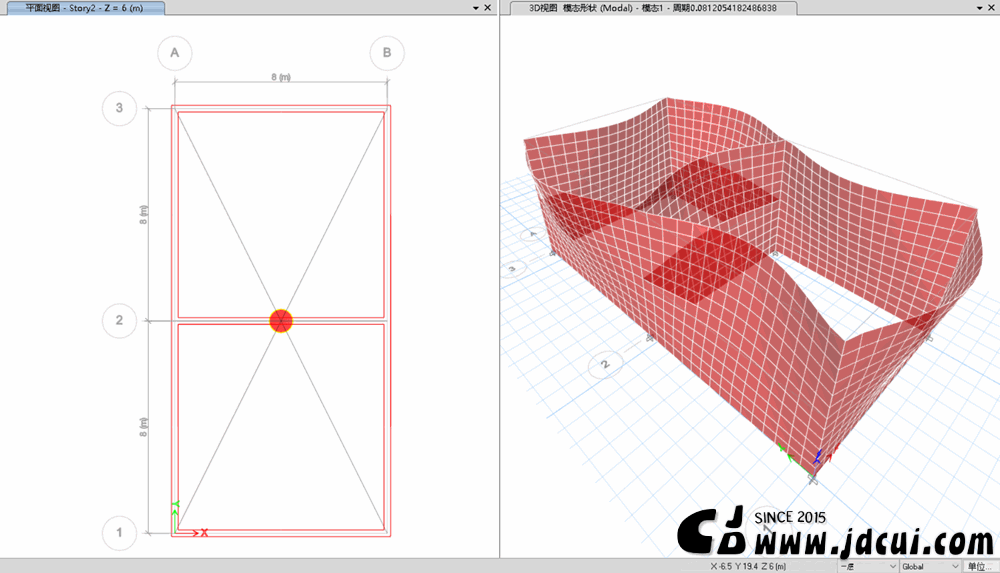

模型2:设置刚性隔板,墙剖分。由振型结果可知,楼层位置设置的刚性隔板只是关联了剪力墙了剪力墙的角点,剪力墙剖分后形成的节点并不在刚性隔板定义内。

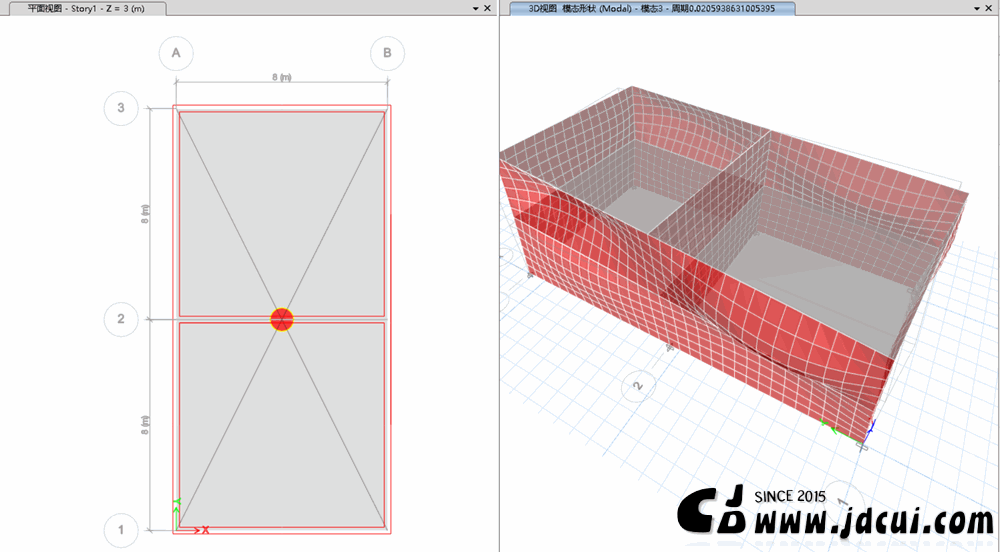

模型3:设置刚性隔板,墙剖分,设置楼板,楼板为4个节点的膜,楼板及墙均设置自动边约束(auto edge constraint)。由振型结果可知,设置了面对象边约束后,剪力墙剖分后形成的节点并也在刚性隔板中。

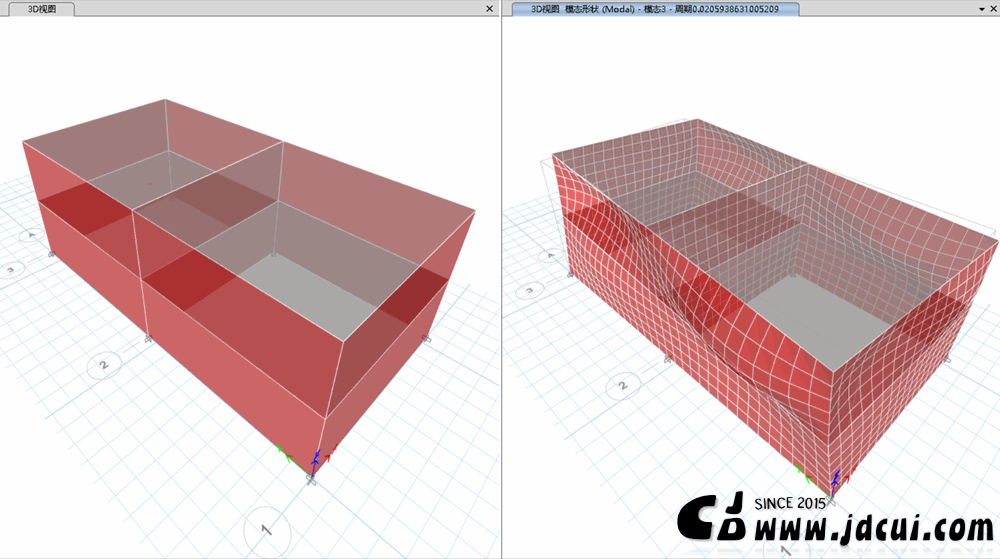

模型4:设置刚性隔板,墙剖分,设置楼板,楼板为4个节点的膜,仅楼板设置自动边约束(auto edge constraint),墙不设置边约束。由振型结果可知,模型4的结果与模型3的结果是一致的。
