[工具][教程][试验] CFHLA单向往复滞回曲线分析 使用操作

坚持实干、坚持实践、坚持积累、坚持思考,坚持创新。


CFHLA软件连接:[工具][试验][更新] CFHLA(v1.1): Cyclic/Fatigue Loading Hysteresis Loop Analysis [单向往复与疲劳滞回曲线分析工具][单向往复加载]

借用小伙伴的数据,做个CFHLA简单操作。

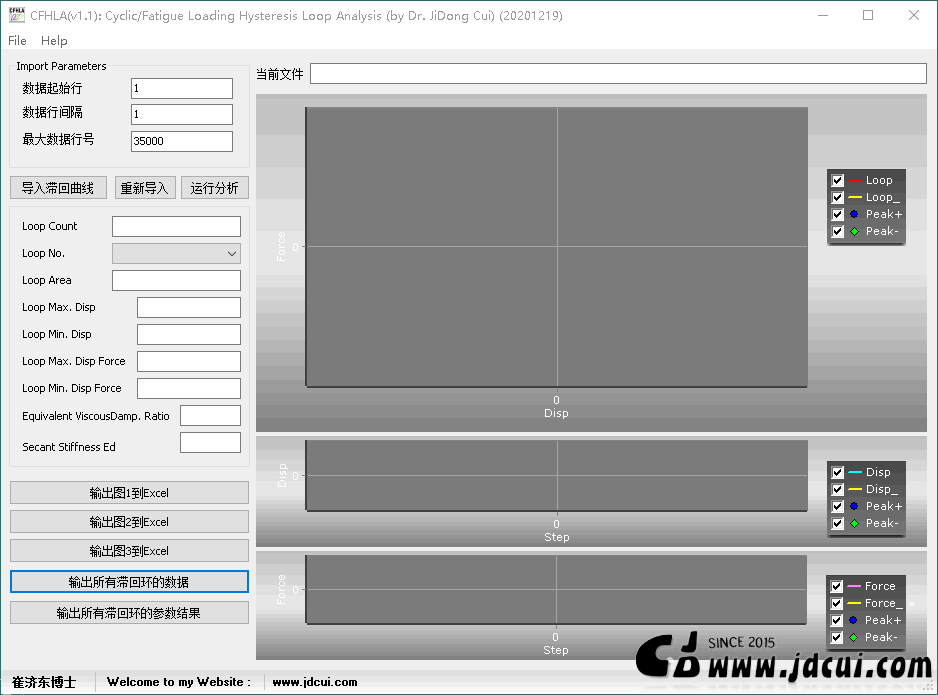

STEP 1: 打开软件

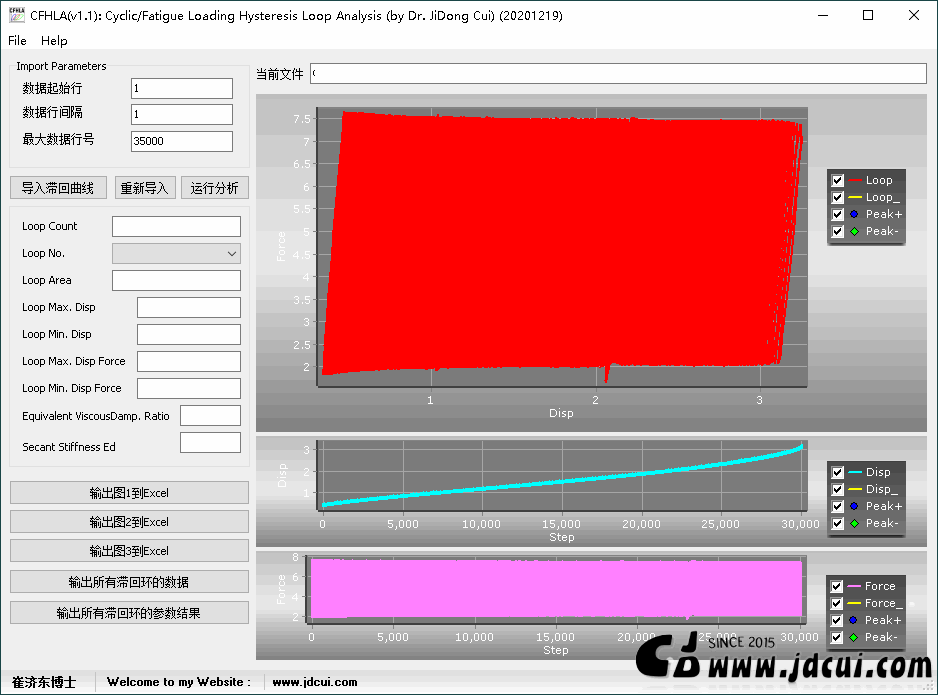

STEP 2: 导入滞回曲线 (数据为两列的文本格式,一列为位移,一列为力)

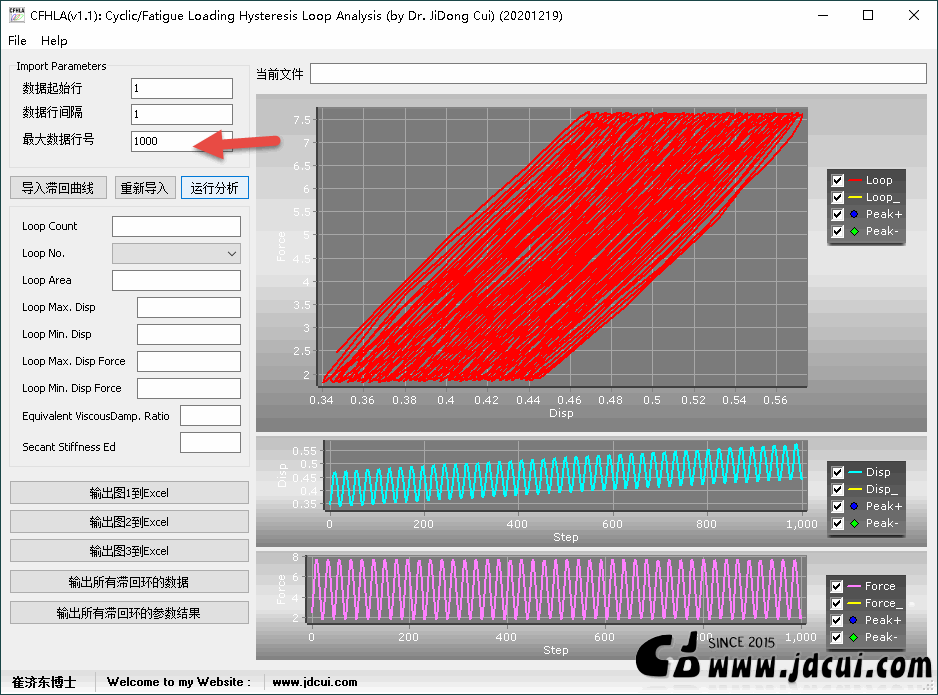

数据较大,为了方便测试,可以指定导入最大数据行号

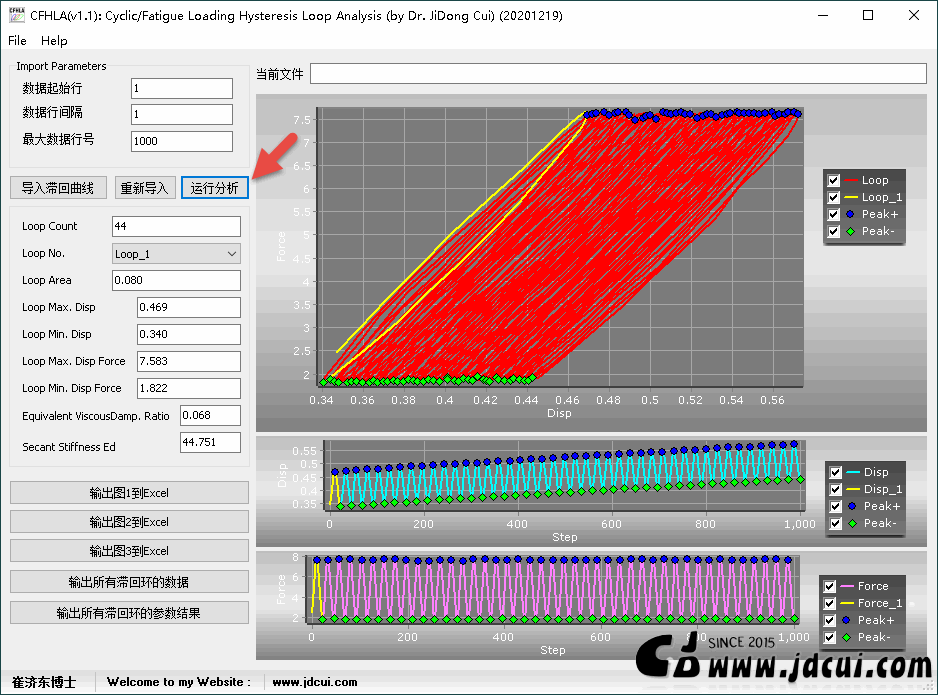

STEP 3: 运行分析

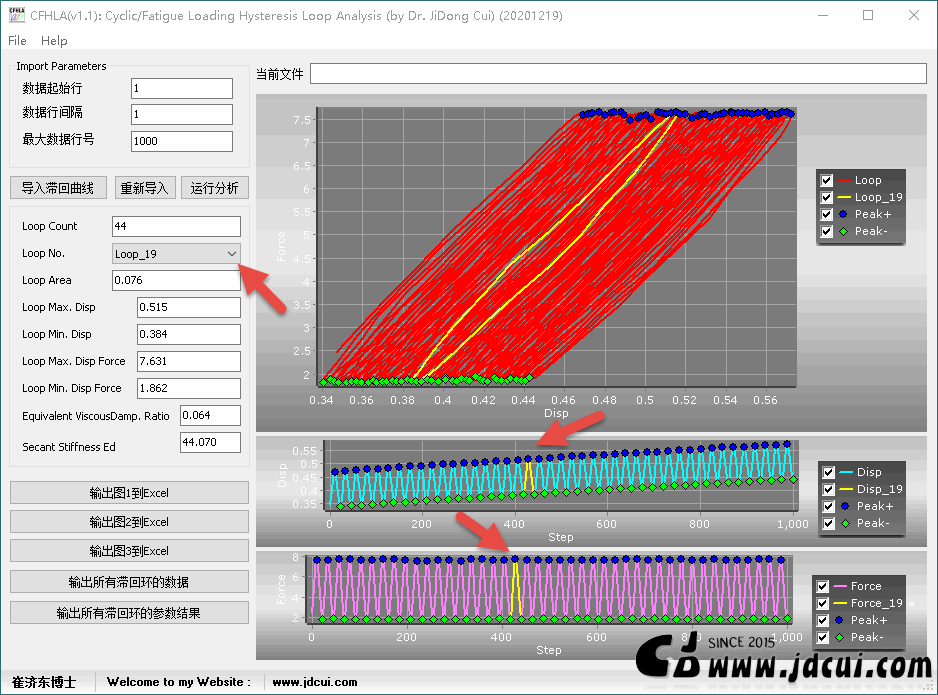

STEP 4: 滚动LOOP NO. 下拉菜单,可高亮显示各个滞回环,查看软件滞回环是否划分正确。

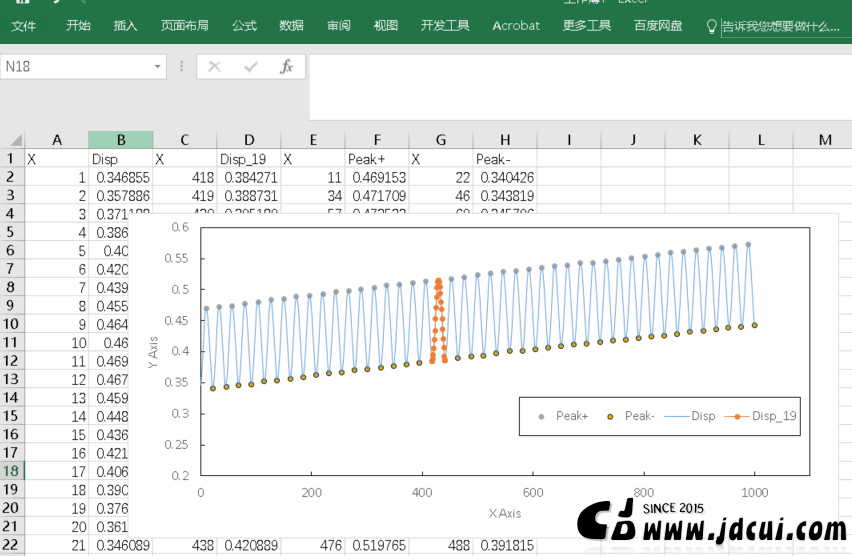

STEP 5:点击相关按钮,输出图形结果或者文本结果。
