[规范][设计][笔记] 结构顶点风振加速度相关的规范条文 [Relevant code provisions on wind vibration acceleration limit at the top of structure]

实干、实践、积累、思考、创新。


结构顶点风振加速度限值相关规范条文总结。

一 、规范条文

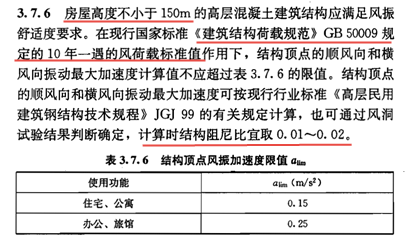

(1)《高层建筑混凝土结构技术规程》JGJ3-2010条文3.7.6

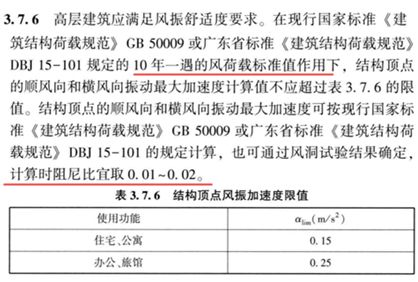

(2)广东省高规《高层建筑混凝土结构技术规程》DBJ∕T 15-92-2021条文3.7.6

3.7.6条文

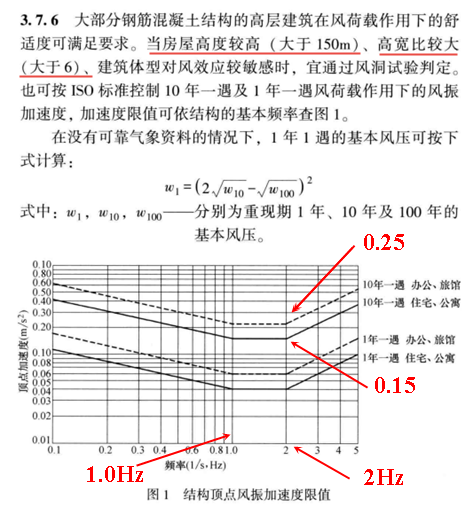

3.7.6条文说明

(3)深圳市高规《高层建筑混凝土结构技术规程》

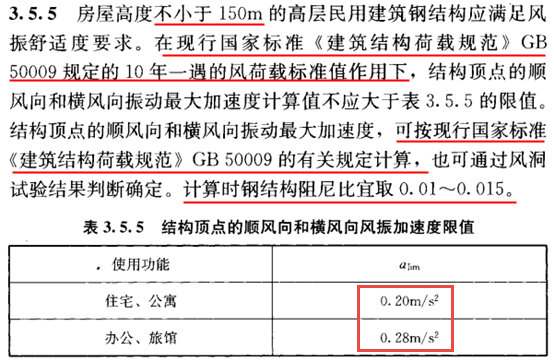

(4)2015版高钢规《高层民用建筑钢结构技术规程》JGJ 99-2015

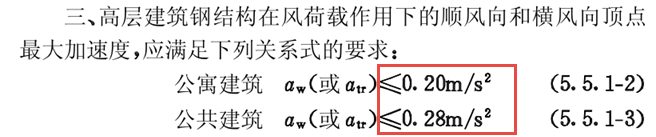

(5)1998版高钢规《高层民用建筑钢结构技术规程》JGJ 99-98 条文5.5.1条的第三条

二  顶点风振加速度计算公式

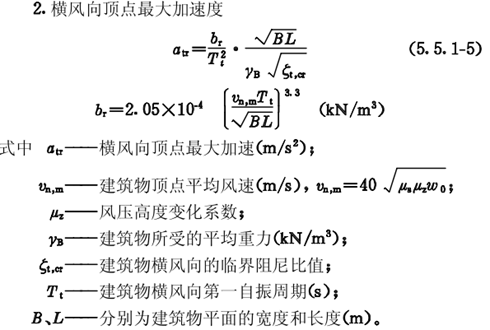

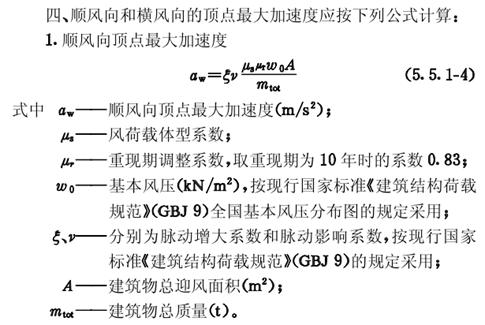

(1)《高层民用建筑钢结构技术规程》JGJ 99-98 中的5.5.1条的第四条

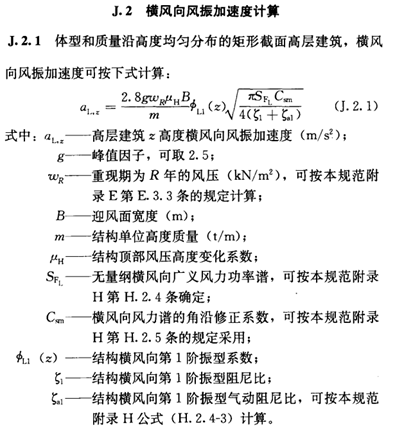

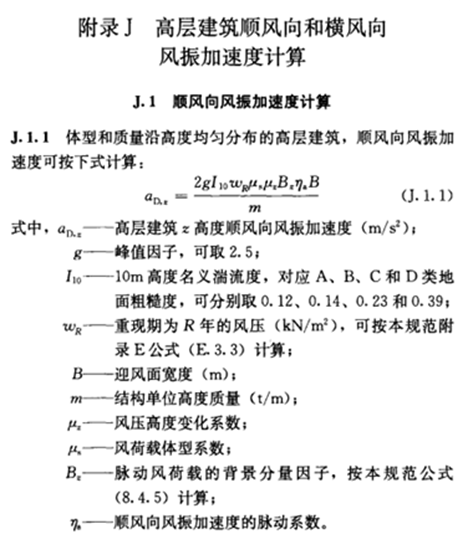

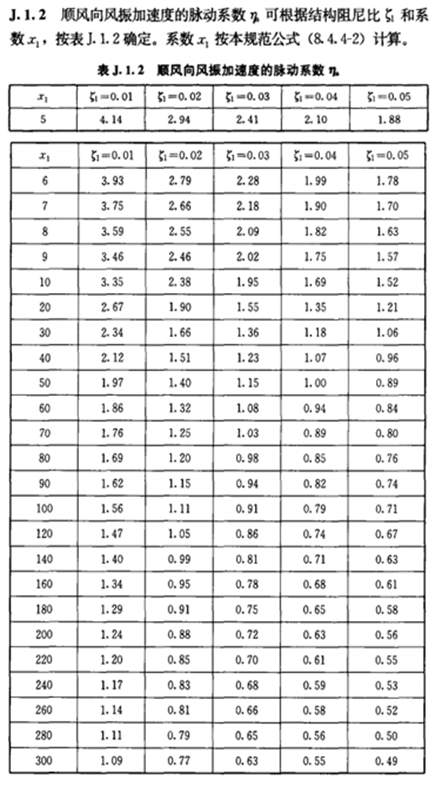

(2)《建筑结构荷载规范》GB 50009-2012中的附录 J

三 、小结

(1)规范控制的顶点风振加速度通常指的是按现行国家标准《建筑结构荷载规范》GB 50009 规定的10年一遇的风荷载标准值计算或专门风洞试验确定的结构顶点最大加速度。

(2)混凝土结构相关规范给出的顶点风振加速度限值为:住宅、公寓0.15m/s2,办公、旅馆0.25m/s2

(3)高层民用建筑钢结构技术规程给出的顶点风振加速度限值为:住宅、公寓0.20m/s2,办公、旅馆0.28m/s2。钢结构对应的顶点风振加速度限值比混凝土结构大,按道理风振加速度限值应该与结构类型无关,可能规范这里主要强调的是一个综合的设计控制手段。

(4)从广东高规3.7.6条文说明可看出,顶点风振加速度限值与结构的频率有关,混凝土结构的0.15 m/s2及0.25 m/s2,对应的是结构基本频率在1~2Hz(也即周期在0.5s~1s)范围的取值,也是一个偏保守的下限值。

(4)结构阻尼比是影响风振加速度的一个重要因素,计算顶点风振加速度时,混凝土结构阻尼比一般取0.02,混合结构一般取0.01~0.02,钢结构阻尼比一般取0.01~0.015

(5)98版高钢规《高层民用建筑钢结构技术规程》JGJ 99-98第四条及《建筑结构荷载规范》GB 50009-2012附录J均给出了结构顺风向及横风向顶点风振加速度的计算公式,两者不完全相同,新版高钢规《高层民用建筑钢结构技术规程》JGJ 99-2015取消了98版高钢规的计算公式,建议按现行《建筑结构荷载规范》GB 50009计算。

(6)广东省高规条文说明3.7.6指出,当房屋高度较高 (大于150m)高宽比较大(大于6)、建筑体型对风效应较敏感时,宜通过风洞试验判定结构的顶点风振加速度。
