[midas Gen] Gen施工阶段分析 测算案例1——模拟施工3 ( midas Gen Construction Stage Analysis EX1- Simulation Construction 3)

实干、实践、积累、思考、创新。

---

测算GEN的施工阶段分析功能，实现YJK的模拟施工加载3，并与YJK计算结果对比。

1. YJK模型

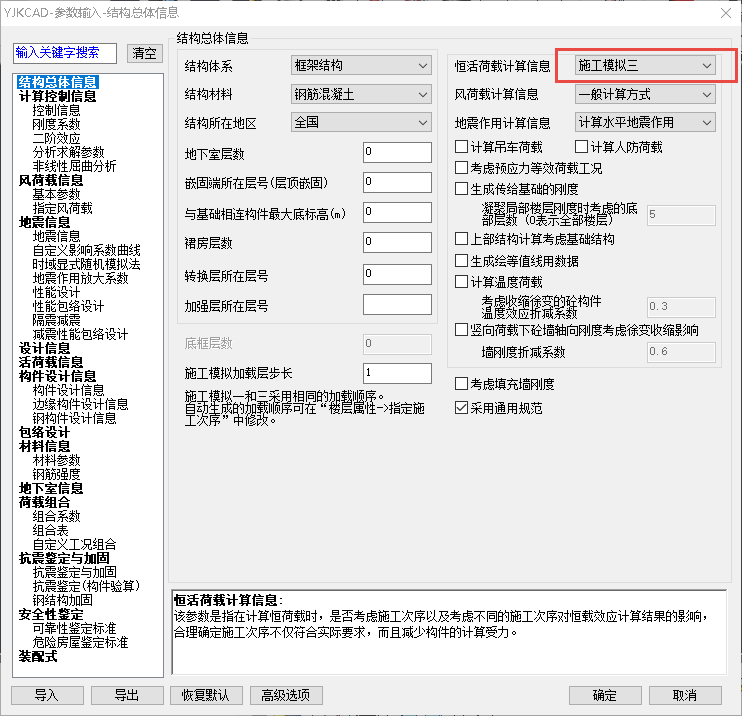

测试的YJK模型如下图，7层2X2的小框架，刚性隔板，恒载按 施工模拟3 加载。

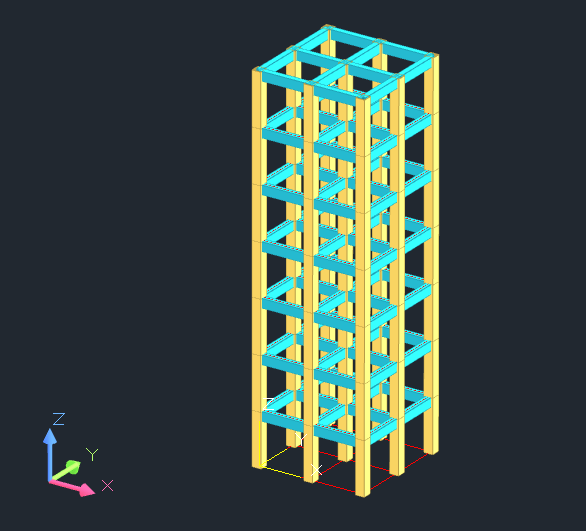

2. GEN模型

3. GEN参数设置

采用YJK接口转模型到GEN，并在GEN进行施工模拟参数设置。

对于这个例子，仅考虑施工加载，不考虑混凝土材料的收缩徐变等，即不考虑时效性。

GEN中进行施工阶段分析，主要是通过 结构组、荷载组、边界组，施工阶段等的定义来实现。

对于这个例子，有7层，需要定义7个 施工阶段、7个结构组、7个荷载组及7个边界组。

需要特别注意的是

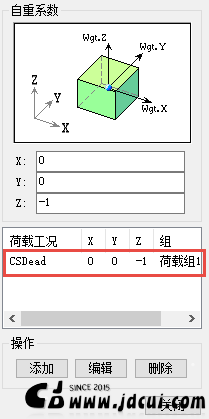

（1）结构自重需要设置在第一个荷载子组，并保持在后续施工阶段中激活，软件会在构件激活的时候自动考虑其自重。

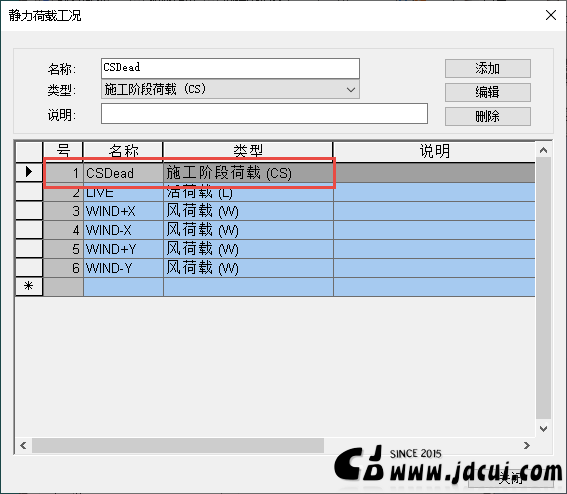

（2）考虑施工加载的工况最好在荷载工况里面指定为“施工阶段荷载(CS)”，否则在PostCS中会重复出现该工况，并且该工况的分析结果是按一次性加载计算的。

4. 结果对比

（1）振型结果

（2）恒载节点竖向位移

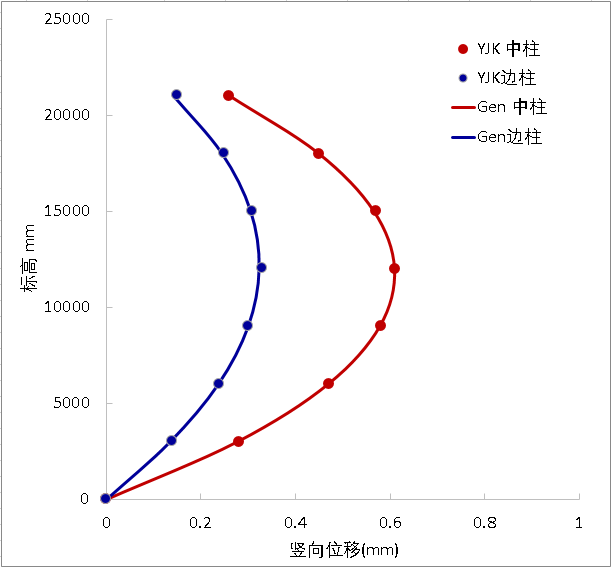

（3）恒载中柱竖向位移曲线

可见，对于这个算例，YJK的结果与Gen的结果是一致的。

Gen施工阶段分析功能更加强大，基本上可以考虑任何形式的施工阶段设置，同时可以考虑混凝土的收缩和徐变。

YJK主要通过指定构件施工顺序的方式来设置施工模拟，对于构件关联的荷载如何加载，楼板单元的形成顺序等都没办法人为干涉，同时YJK暂无法考虑混凝土的收缩和徐变等时变效应。

PS. Gen的施工阶段分析功能强大，这个例子仅测试了最基本的功能和操作，其他更复杂的功能和参数有待下一步测试。

---
